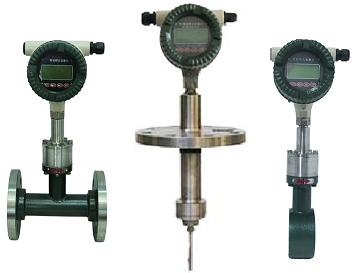

SBBL靶式流量计
一、概述
SBBL靶式流量计是应用单剪切悬臂梁测力工作原理，通过力传感器测量弹性应力变量，并结合机电一体化测控技术，经高精度的传感器获取与流量一致的信号，此信号经高精度A/D转换器、微处理器CPU、D/A转换器等处理运算，输出现场液晶显示，4～20mA、脉冲、RS232/485，实现工况流量过程计量测控。
测量管内接触流体无可动部件，测量精度可以与容积、质量流量计相媲美，同时还具备抗震、抗杂质的特性，特别是应用与高粘度、低雷诺数流体测量，效果极佳。被广泛应用于水资源、石油、化工、冶金、食品、造纸、环保、制药、纺织、路政建设等领域计量和过程控制。
二、技术指标
1、流量计工作电压采用内置3.6VDC锂电池和外供24VDC双供电源方式，可以满足用户不同的需求；
2、适应工作环境温度-40℃～+80℃；
3、适用工况流体温度-200℃～+450℃；特殊订货高温可达500℃；
4、测量范围可在0.05m/s～12m/s（液体）、0.05m/s～70m/s(气体)；
5、通径：DN10～DN3000
6、 准确度等级 （见下表）
|
准确度
测量范围度
流 体
|
0.2（%R）
|
0.2（%FS）
|
0.5（%R）
|
0.5
（%FS）
|
1.0
（%R）
|
1.0（%FS）
|
1.5
（%R）
|
|
液 体
|
1:3
|
1:5
|
1:5
|
1:10
|
1:10
|
1:10
|
1:15
|
|
气 体
|
—
|
—
|
—
|
1:5
|
1:10
|
1:15
|
1:15
|
|
蒸 汽
|
—
|
—
|
—
|
—
|
1:5
|
1:10
|
1:15
|
|
